Тройники равнопроходные и переходные

Тройники

Тройник – деталь трубопровода с тремя отверстиями. Тройник предназначен для подключения к основной трубе ответвлений. Чаще всего данная деталь используется предприятиями нефтегазового комплекса, изготавливается как из углеродистых марок сталей, так и из нержавеющей стали.


ВИДЫ ТРОЙНИКОВ


В зависимости от конструкций тройники делятся на:
– Переходные;
– Равнопроходные.

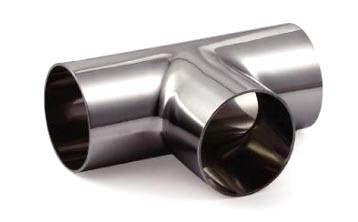

Тройник равнопроходной – основной и ответвляемый трубопровод имеют одинаковые диаметры.
Тройник переходной – диаметры основного и ответвляемого трубопровода разные. Ответвления, для которых ослабление основного трубопровода врезаемым ответвлением не компенсируется запасом прочности его труб, должны выполняться при помощи специальных усилений. Усиления, в зависимости от условного давления, марки стали и диаметров соединяемых труб, выполняется в виде накладок в месте варки трубы в трубу или усиленных штуцеров. Тройники могут изготавливаться с накладками по горловине штуцера, которые одновременно привариваются к горловине штуцера и к корпусу сварного тройника.
Для производства тройников используются следующие методы: горячая штамповка, гидроштамповка, а также возможно изготовление сварных, кованных и точеных тройников. В качестве заготовки, для производства, в большинстве случаев, используют бесшовные трубы или электросварные трубы. Детали трубопроводов высокого давления изготавливаются из поковок, объемных штамповок и труб. По правилам МТУ Ростехнадзора сварные стальные тройники допускается применять только для трубопроводов 3-й и 4-й категории. Сварные равнопроходные тройники чаще всего используются в трубопроводах тепловых сетей, горячего холодного водоснабжения, а также в газопроводах и нефтепроводах. Сварные переходные применяются на различных трубопроводах. В системах горячего водоснабжения с естественной циркуляцией рекомендуется применять переходные тройники с плавными стволами, потому что в них за счёт уменьшения сопротивления движению воды при проходе обеспечиваются лучшие гидравлические условия работы. Тройники штампосварные (ТШС) изготавливаются для магистральных и промысловых трубопроводов диаметрами от 219 до 1420 мм на рабочее давление до 10,0 Мпа. Такие тройники применяются в основном в нефтяной и газовой промышленности. Изготавливаются по ТУ 102-488-95, ТУ 1469-014-01395041. также тройники стальные могут изготавливаться и по другим ТУ. Тройники штампованные изготавливаются из углеродистых марок сталей по ГОСТ 17376-01, а из нержавеющих марок сталей и спецсталей по ТУ завода изготовителя. Тройники равнопроходной и переходной могут присоединяться к трубопроводу как резьбой, так и сваркой. Преимуществом сварного соединения является большая гермитичность и прочность. При соединении резьбой легче осуществлять демонтаж соединения. В запросе (заявке) на тройники нужно указать диаметр (для переходных также указывается диаметр ответвления), толщину стенки, нормативный документ и марку стали (Например: Тройник 426х18-325х16 ГОСТ 17376-01 ст. 20ЮЧ, где 426 – диаметр основной трубы, 18 – это толщина стенки основной трубы, 325 – диаметр ответвления, 16 – толщина стенки ответвления, ГОСТ 17376-01 – нормативный документ и 20ЮЧ – марка стали).
