Отвод

Отводы

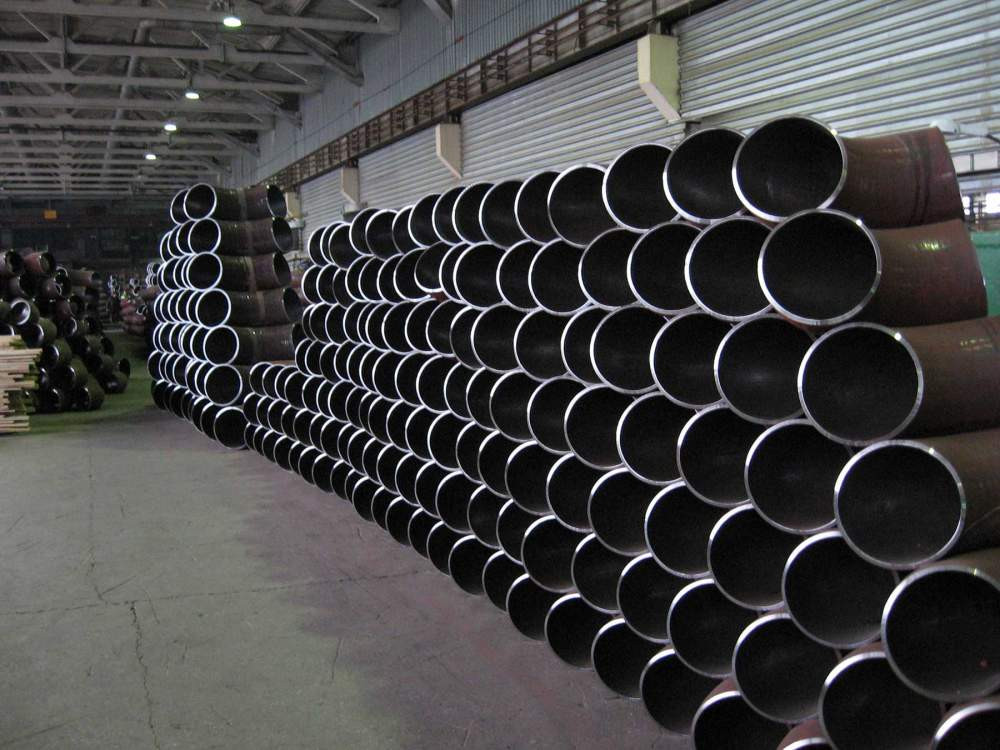

Соединительная деталь, которая служит для изменения направления трубопровода. Отвод представляет собой отрезок трубы изогнутый под под определенным углом. Отводы изготавливаются из марок сталей: 20, 09Г2С, 17Г1С, 20А, 20С, 20ФА, 13ХФА, 09ГСФ, 10Г2ФБЮ, 20ЮЧ, 15Х5М, 15Х5М-У, 12Х1МФ, (08)12Х18Н10Т, 10Х17Н13М2Т, 03Х17Н14М3, 06ХН28МДТ.

Отводы различают по способу изготовления и бывают:

• крутоизогнутые;
• гнутые;
• сварные секторные.

Крутоизогнутыми называют отводы, которые имеют радиус гиба менее 2Ду и изготавливаются с углами 45˚, 60˚, 90˚, 180˚.

Крутоизогнутые по методу изготовления делятся на:
• протяжные бесшовные,
• штампованные бесшовные,
• штампосварные,
• точёные (сверленые) из поковок или объемных штамповок - угольники.

На ответственные объекты крутоизогнутые отводы изготавливаются с индексом «П», что означает «подконтрольные» органам надзора. Крутоизогнутые отводы могут изготавливаться и по чертежам заказчика, с применением различных марок сталей.

 Гнутыми (ОГ)(ГО) отводами называют отводы, которые имеют радиус гиба от 2 до 20 Ду, с углами от 3˚ до 90˚ с градацией 1˚. Отличительными чертами отводов гнутых от отводов крутоизогнутых служит значительно больший радиус гиба и наличие прямых участков.

Отводы гнутые бывают холодногнутыми (ГО), которые изготавливаются по ГОСТ 24950-81 с большим (15-60м) радиусом гиба,диаметром используемой трубы от Ду 219 до Ду 1420 и углом загиба до 27 градусов и горячегнутыми (ОГ), которые изготавливаются по различным техническим условиям и ОСТ с радиусами гиба от 2 до 6 Ду. Преимущество гнутых отводов в том, что их можно изготовить практически с любым углом поворота, радиусом гиба и различными прямыми участками.
Отводы гнутые (ОГ) устанавливаются на любых трубопроводах, но их особенностью является значительно большой вес конструкции, поэтому их использование рекомендуется при отсутствии возможности использования крутоизогнутых отводов или если необходим радиус гиба больший, чем у крутоизогнутых отводов.


Сварными секционными (ОСС) отводами называют отводы, изготовленные из вальцованных листов или из секторов, вырезанных из труб. В основном такие детали изготавливаются по ОСТ 36-21-77, ОСТ 34-10-752-97 и другим нормативным документам, а так же по чертежам заказчика. Материал изготовления отводов (ст.3, 20, 09Г2С, 17Г1С) выбирается, исходя из транспортируемой среды в данном трубопроводе и климатических условий региона, в котором он строится.

Принятые технические обозначения для отводов:

PN (Ру) – номинальное (условное) давление;

Рпр – пробное давление;

Рр – рабочее давление;

DN – условный проход (номинальный размер);

d – внутренний диаметр торцов;

T – толщина стенки деталей на торцах;

ТВ – толщина стенки отводов в неторцевых сечениях;

С – размер между центрами торцов отводов с и = 180˚;

В – размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с и = 180˚;

F – размер между плоскостью одного торца и центром другого торца отводов с и=90˚;

Н – размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с и=45˚;

R – радиус кривизны осевой линии (радиус изгиба);

W – размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с и=45˚;

И – угол между плоскостями торцов (угол изгиба) отводов;

Р – отклонение от перпендикулярности плоскостей торцов и осевой линии;

Q – отклонение расположения плоскостей торцов отводов с и = 45˚, и = 60˚ и и = 90˚, тройников и переходов; U – отклонение расположения плоскостей торцов отводов с и = 180˚.

В запросе (заявке) Вам необходимо указать:
1. Угол изгиба, диаметр, толщину стенки, нормативный документ и марку стали (Например: Отвод 90-219х16 ГОСТ 17375-01 – нормативный документ и 09Г2С – марка стали). Также в заявке необходимо указывать количество запрашиваемых деталей и обязательно контакты для обратной связи.
2. Угол изгиба, диаметр, толщину стенки, коэффициент прочности, давление, коэффициент условий работы, радиус гиба, длины прямых участков, климатическое исполнение, нормативный документ (Например: Отвод ОГ 90-426(28 К 42) – 16,0-0,6-5DN-3150/3150-УТУ 1469-515-25784132-2009 – 30шт, где 90-это угол изгиба, 426 – диаметр, 28- толщина стенки отвода, К42 – коэффициент прочности, 16,0 – давление, 0,6 – коэффициент условий работы, 5DN – радиус гиба, 3150/3150 – длины прямых участков, У-климатическое исполнение, ТУ 1469-515-25784132-2009 – нормативный документ).
Также в заявке необходимо указывать количество запрашиваемых деталей и обязательно контакты для обратной связи.
